Cu. Lug 90Ëš Angle Bend Type

SEND ENQUIRY

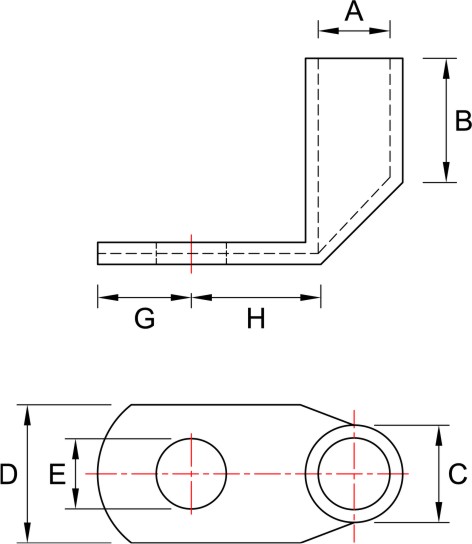

Dimensions in mm
Cable Size mm²	Stud mm	Stud Hole Size	Barrel ID	Barrel OD	Palm Width	Barrel Length	Stud hole distance from Top	Stud hole Distance From Barrel End	ASCON CAT. NO.
Cable Size mm²	Stud mm	E	A	C	D	B	G	H	ASCON CAT. NO.
6	M4	4.2	3.8	5.5	9.5	9	4	7	AAN 6-4
	M5	5.2	3.8	5.5	9.5	9	4	7	AAN 6-5
	M6	6.2	3.8	5.5	10	9	5	9	AAN 6-6
	M8	8.4	3.8	5.5	12	9	7	11	AAN 6-8
	M10	10.5	3.5	6.5	16	9	10	13	AAN 6-10
	M12	13	3.5	6.5	18	9	12	17	AAN 6-12
10	M5	5.2	4.5	6.2	12	10	6	10	AAN 10-5
	M6	6.5	4.5	6.2	12	10	6	10	AAN 10-6
	M8	8.4	4.5	6.2	12	10	7	12	AAN 10-8
	M10	10.5	4.7	7.1	16	10	10	13	AAN 10-10
	M12	13	4.7	7.1	18	10	12	18	AAN 10-12
16	M5	5.4	5.4	7.1	12	13	7	10	AAN 16-5
	M6	6.5	5.4	7.1	12	13	7	10	AAN 16-6
	M8	8.4	5.4	7.1	12	13	7	12	AAN 16-8
	M10	10.5	5.5	7.7	16	13	10	13	AAN 16-10
	M12	13	5.5	7.7	18	13	12	18	AAN 16-12
	M14	15	5.5	7.7	21	13	13	20	AAN 16-14
	M16	17	5.5	7.7	26	13	18	21	AAN 16-16
25	M5	5.2	6.8	8.8	13	14	7	10	AAN 25-5
	M6	6.5	6.8	8.8	13	14	7	10	AAN 25-6
	M8	8.4	6.8	8.8	13	14	7	12	AAN 25-8
	M10	10.5	6.8	8.8	16	14	10	13	AAN 25-10
	M12	13	6.8	9.5	18	14	12	18	AAN 25-12
	M14	15	7.1	9.5	21	14	12	18	AAN 25-14
	M16	17	7.1	9.5	26	14	16	21	AAN 25-16
35	M6	6.5	8.2	10.6	15	14	9	12	AAN 35-6
	M8	8.4	8.2	10.6	15	14	9	12	AAN 35-8
	M10	10.5	8.2	10.6	18	16	10	13	AAN 35-10
	M12	13	8.2	10.6	21	16	12	18	AAN 35-12
	M14	15	8.2	10.6	21	16	14	20	AAN 35-14
	M16	17	8.4	10.6	26	16	16	21	AAN 35-16
50	M6	6.2	9.5	12.4	18	18	10	13	AAN 50-6
	M8	8.4	9.5	12.4	18	18	10	13	AAN 50-8
	M10	10.5	9.5	12.4	18	18	10	13	AAN 50-10
	M12	13	9.5	12.4	23	18	12	18	AAN 50-12
	M14	15	9.5	12.4	23	18	14	20	AAN 50-14
	M16	17	9.5	12.4	28	18	16	21	AAN 50-16
	M20	21	9.5	12.4	30	18	19	24	AAN 50-20
70	M6	6.5	11.2	14.7	21	20	10	13	AAN 70-6
	M8	8.4	11.2	14.7	21	20	10	13	AAN 70-8
	M10	10.5	11.2	14.7	21	20	10	17	AAN 70-10
	M12	13	11.2	14.7	21	20	12	17	AAN 70-12
	M14	15	11.5	14.7	23	20	14	20	AAN 70-14
	M16	17	11.5	14.7	28	20	16	21	AAN 70-16
	M20	21	11.5	14.7	30	20	19	24	AAN 70-20
95	M8	8.4	13.5	17.4	25	24	12	17	AAN 95-8
	M10	10.5	13.5	17.4	25	24	12	17	AAN 95-10
	M12	13	13.5	17.4	25	24	12	17	AAN 95-12
	M14	15	13.5	17.4	26	24	14	20	AAN 95-14
	M16	17	13.5	17.4	28	24	16	21	AAN 95-16
	M20	21	13.5	17.4	36	24	20	27	AAN 95-20
120	M8	8.4	15	19.4	28	25	14	19	AAN 120 -8
	M10	10.5	15	19.4	28	25	14	19	AAN 120-10
	M12	13	15	19.4	28	25	14	19	AAN 120-12
	M14	15	15	19.4	28	25	16	21	AAN 120-14
	M16	17	15	19.4	28	25	16	21	AAN 120-16
	M20	21	15	19.4	28	25	20	27	AAN 120-20
150	M8	8.4	16.5	21.2	30	29	14	19	AAN 150-8
	M10	10.5	16.5	21.2	30	29	14	19	AAN 150-10
	M12	13	16.5	21.2	30	29	14	19	AAN 150-12
	M14	15	16.5	21.2	30	29	14	19	AAN 150-14
	M16	17	16.5	21.2	30	29	16	21	AAN 150-16
	M20	21	16.5	21.2	30	29	20	27	AAN 150-20

*We reserve the right to make any technical changes or modify the content.
Recommended to use suitable crimping tools to perfect Joint.
